ARO气动隔膜泵的工作原理与维修技巧【原理-型号-操作须知】

文章出处:本站 责任编辑:苏州瑞晟茂环保设备有限公司 发表时间:2021-11-25 14:11:12

 本文以美国ARO气动隔膜泵为例,介绍ARO气动隔膜泵的工作原理和维修技巧,并结合几种案例介绍如何排查ARO气动隔膜泵泵故障

一、ARO气动隔膜泵工作原理:

       ARO气动隔膜泵采用压缩空气、氮气或天然气作为动力。主定向(气动)控制阀将压缩空气分配至气体腔室,向隔膜的内表面上施加均匀压力。同时排出的气体从泵另一侧后方通过气阀组件导向端口排出。 气动双隔膜泵内腔气体压力超过液体腔压力,隔膜连杆来回移动,在一侧进行排放,在另一侧进行吸入。排放和吸入液体的方向由止回阀(球阀或片状阀)的方向控制。吸入行程使泵执行吸入。吸入行程可降低舱室压力,增加腔室体积。从而生成大气压力压差,推动液体经过吸入管道,穿过吸入侧止回阀,流入外部液体腔。吸入侧行程还可启动泵的往复(移位、行程或循环)运动。气动双隔膜泵通过行程机械拉动吸入隔膜的移动气动双隔膜泵的内板与对准的驱动柱塞发生接触,移动导向阀芯。导向阀激活后,便向主定向气阀的另一端发出压力信号,气动双隔膜泵使压缩空气方向改向内部腔室的另一侧如此反复运动完成介质的连续输送。

二、ARO气动隔膜泵的拆解:

         ARO气动隔膜泵分为EXP和PRO系列, 二者虽然在结构上有些差异,但工作原理基本相同,维修方法也相通。本文以ARO气动隔膜泵666120-344-C为例讲解气动隔膜泵的维修。


隔膜泵拆解步骤

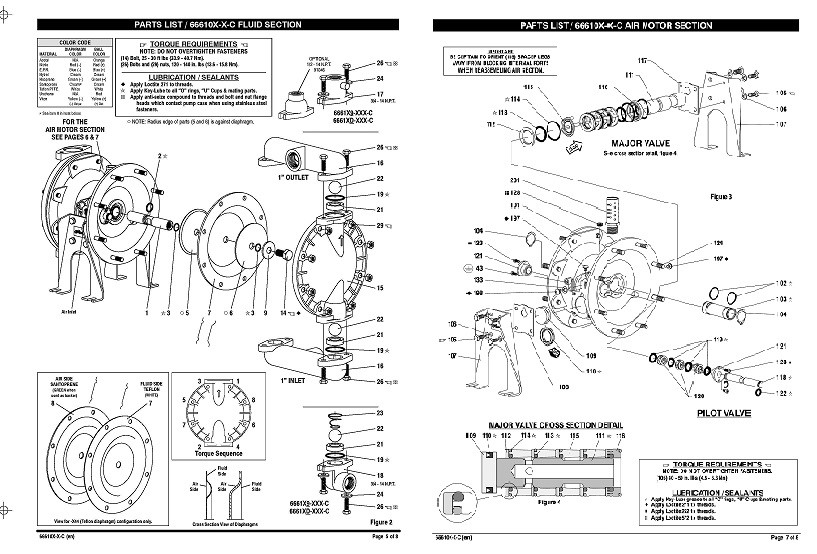

         1.购买ARO气动隔膜泵的时候会随机附带一张隔膜泵的维修说明书,维修过程中要依据说明书中进行维修,其中比较重要的是隔膜泵的结构图纸,维修过程中的拆解和组装要严格依据该图纸,否则会导致隔膜泵无法工作等问题。

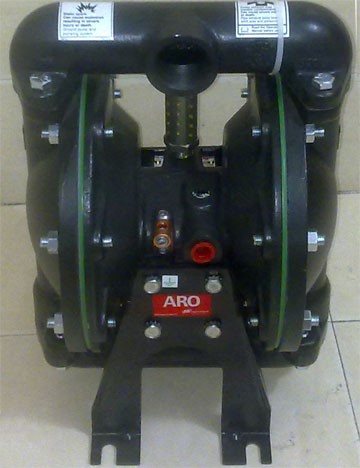

ARO气动隔膜泵666120-344-C实物图

         2.拆解上方流体盖


         3.拆解下方流体盖





         4.拆解两侧流体盖





         5.拆解右侧膜片


         6.拆解右侧膜片





         7.拆解泵支架





         8.拆解导向阀










         取出导向阀连杆


         取出导向阀其他部件


         9.拆解气阀

         轻轻敲打橙黄色的气阀,直到敲出另外一端的活塞


          取出活塞

         10.整理零部件


三、ARO气动隔膜泵的维修:

         ARO气动隔膜泵的故障主要分为以下几种情况

故障现象

原因

维修办法

1.       隔膜泵排气孔不排气,但能听到排气声音

隔膜破损

更换隔膜

2.       排气孔直接排气,但是隔膜泵不工作

气阀损坏

更换气阀或加油

3.       不排气,也不工作

导向阀破损

检查导向阀

4.       隔膜泵工作,但无排力

下方球座破损

更换下方球座

5.       泵循环但不自吸或流量小

吸入侧发生气蚀现像

检查吸入状态(将泵移近产品)

阀球的定位不正确或粘滞

清洁阀球定位笼周围及阀座区域:如果阀球和阀座磨损或损坏,则更换;通过化学兼容性表检查相容性和弹性体密封件的匹配性;采用更重的阀球材料

阀球丢失(被压入到泵腔内/垫胀丢失)

阀球/阀座磨损(更换):液端出口势胀(管路中增加单向阀);阀球定位笼中的指状端磨损(更换零件)

阀球/阀座损坏或被产品腐蚀

通过化学兼容性表检查相容性和弹性体密封件的匹配性

吸入管路堵塞

清洁吸入侧歧管或管路:安装过滤装置

中间体上的入气气孔堵塞

清洁中间体上的入气孔,以使空气流通顺畅

润滑类型错误(O型圈被腐蚀)

检查O型圈与润滑的相容性

气阀中有碎屑或颗粒

清洁气阀/过滤器:检查气阀阀芯和套筒上是否有划痕

空气入气量不足

检查:空气管路的尺寸和长度;压缩机容量(所需马力与耗气量);工厂中气体的其它使用情况;泵(泵容量,产品年度及比重)对空气的要求

气阀阀芯出现故障

更换气阀阀芯

气阀内部O型圈磨损

更换气阀内部O型圈

歧管堵塞

清洁吸入或排出歧管/管路:清洁滤袋或滤网

O型圈位置不正确

重新安装O型圈到正确的位置

出口堵塞

增大气源压力

出口阀门关闭

打开出口阀门

6.       泵循环一次,然后停止

O型圈位置不正确

重新安装O型圈到正确的位置上

气阀或中间体垫圈的安装不正确

安装垫圈,并使孔与零件或阀门及中间体正确对齐

隔膜内压板向后安装

重新正确安装隔膜内压板

出口堵塞或出口阀门关闭

检查系统与泵的压力比

7.       泵粘滞运行或卡死

润滑类型错误

清洁泵的中间体部分(润滑建议请参考操作手册)

结冰


出口堵塞或出口阀门关闭

检查系统,确定是否为液体压力与气源压力平衡导致:增大气源压力

吸入侧发生气蚀现像

检查吸入状态(将泵移近产品)

空气入气量不足

检查:空气管路的尺寸和长度;压缩机容量(所需马力与耗气量);工厂中其它气阀使用情况;泵(泵容量,产品年度及比重)对空气的要求

歧管堵塞

清洁气源接头,以使空气流通顺畅

O型圈磨损

更换O型圈

8.       产品通过排气孔或卡箍夹圈泄漏

隔膜损坏-产品通过排气孔泄漏

更换隔膜(在使用特氟龙隔膜时同时更换衬膜)

隔膜压板松动-产品通过排气孔泄漏

清洁泵的整个中间体部件,检查隔膜是否损坏,并重新紧固隔膜压板

卡箍夹圈的定位不正确

用木槌轻敲卡箍夹圈使其完全定位

隔膜绕中央孔或螺栓孔伸长

检查入口压力或空气压力是否过高(按照扭矩建议紧固螺丝)

卡箍松动-产品通过卡箍夹圈泄漏

紧固卡箍夹圈

卡箍伸长-产品通过卡箍夹圈泄漏

更换夹圈(在夹圈内测加入润滑脂,以辅助完压压缩)

特氟隆垫圈带被磨损

更换特氟龙垫圈带

正吸入压力过大-大部分或全部卡箍圈周过发生产品泄漏

检查正吸入压力是否过高:将泵移近产口;在泵的吸入侧尽量靠近泵的位置增加脉冲阴尼器;升高泵/将泵放置在液压罐顶部,以降低入口压力;按照安装建议在入口和出口处进行软管连接

气源压力过大

关于建议请参考产品说明书


         三、ARO气动隔膜泵的保养:

         1.进气口加空气过滤器
         2.泵维修时尽量整机检查,易损的密封(价值不高的)一次性全部更换掉。
         3.泵维修时尽量做维修时间记录,以便找出泵坏的频率,及做好对应零部件的库存。


四、ARO气动隔膜泵的常见型号:

PD01P-HPS-PTT-A、PD01P-HPS-PAA-A、66605J-388、66605J-3EB、66605J-344、666053-344、6661A3-3EB-C、6661A3-344-C、6661AF-344-C、6661T3-3EB-C、6661T3-344-C、6662A3-3EB-C、6662A3-344-C、PD05P-AAS-STT、PD05P-ASS-STT、666120-344-C、666120-3EB-C、666121-244-C、66612B-244-C 、66612B-244-C-V、666170-3EB-C、666170-344-C、666170-144-C、666150-144-C、666171-244-C、666172-3EB-C、66617B-244-C、66617B-244-C-V、666250-EEB-C、666270-EEB-C、666272-EEB-C、666250-144-C、666270-144-C、666271-244-C、66627B-244-C-V、66627B-244-C、666300-EEB-C、666320-EEB-C、666320-144-C 、666321-244-C、666322-EEB-C、666321-444-C、PD05P-BPS-PTT-B、PD05P-BRS-PTT-B、PD07P-BPS-PTT、PD05P-BKS-KTT-B、PD05A-ASS-STT-B、PD10A-BAP-AAA、PD10A-BAP-FTT、PD10A-BSS-STT、PD15A-BAP-AAA、PD15A-BAP-FTT、PD15A-BSS-STT、PD10P-YPS-PTT、PD10P-FPS-PTT、PE10P-FPS-PTT-A00、PD10P-FPS-PAA、PD10P-FKS-KAA、PD15P-FKS-KAA、PD15P-FPS-PAA、PE15P-FPS-PAA-A00、PD15P-FPS-PTT、PE15P-FPS-PTT-A00、PD15P-YPS-PTT、PD20P-FPS-PAA、PD20P-FPS-PTT、PD20A-BAP-AAA-B、PD20A-BAP-FTT-B、PD20A-BCP-AAA-B、PD20A-BSS-AAA-B、PD20A-BSS-STT-B、PD30A-BAP-AAA-C、PD30A-BAP-FTT-C、PD30A-BCP-AAA-C、PD30A-BSS-SAA-C、PD30A-ASS-SAA-C、PD30A-BSS-STT-C、SD10R-CSS-SMM-A、SD10R-CSS-STT-B00、PP20A-BAS-AAA、PP30A-BAS-AAA、PP20A-BSS-AAA


         ARO气动隔膜泵原厂设计制造的零配件是保证您的设备保持性能和质量的可靠保障。即使一个零配件看上去与ARO零配件外形一样,但除非它真正出自ARO之手,否则其将无法为客户兑现ARO做出的承诺,在化学性能、材质和机械性能方面均可能存在缺陷。使用原厂ARO零配件,避免随时停机的风险。
